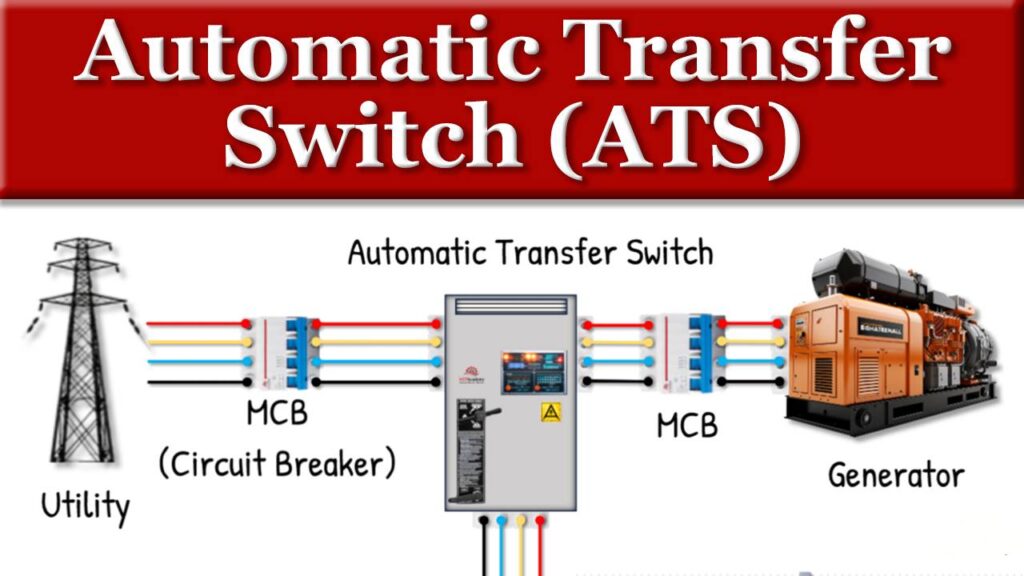

تابلواتوماتیک دیزل ژنراتور، که به نام تابلو ATS (Automatic Transfer Switch) نیز شناخته می‌شود، یک سیستم الکتریکی است که به‌طور خودکار بین منبع برق اصلی (شبکه برق) و منبع برق اضطراری (دیزل ژنراتور) جابجا می‌شود. این سیستم به‌ویژه در مواقعی که منبع برق اصلی قطع می‌شود، بسیار کاربردی است و به‌طور خودکار ژنراتور را راه‌اندازی کرده و برق مورد نیاز را تامین می‌کند. پس از بازگشت برق اصلی، تابلو ATS دوباره به‌طور خودکار به منبع برق اصلی سوئیچ می‌کند و ژنراتور را خاموش می‌کند.
اجزای تابلو اتوماتیک دیزل ژنراتور (ATS)
- سوئیچ انتقال (Transfer Switch):
- وظیفه این سوئیچ، جابجایی خودکار بین برق اصلی و برق ژنراتور است.
- کنترلر (Controller):
- مغز متفکر تابلو ATS که تمامی عملیات جابجایی، راه‌اندازی ژنراتور و مانیتورینگ وضعیت‌ها را کنترل می‌کند. این کنترلرها ممکن است دارای صفحه نمایش برای مشاهده وضعیت‌ها و پارامترهای مختلف باشند.
- کنتاکتورها و رله‌ها (Contactors and Relays):
- این اجزا برای قطع و وصل کردن جریان برق استفاده می‌شوند. رله‌ها وظیفه قطع و وصل سیگنال‌ها و کنتاکتورها وظیفه قطع و وصل مدارهای قدرت را بر عهده دارند.
- مدارات حفاظتی (Protection Circuits):
- شامل فیوزها، مدارهای قطع کننده و سایر تجهیزات حفاظتی برای جلوگیری از آسیب‌های احتمالی به سیستم برق و تجهیزات متصل.
- مدارات کنترلی و نظارتی (Control and Monitoring Circuits):
- این مدارات برای نظارت بر وضعیت برق ورودی و خروجی، شرایط ژنراتور و عملکرد سیستم به کار می‌روند.
عملکرد تابلو اتوماتیک دیزل ژنراتور (ATS)
- نظارت بر برق اصلی:
- تابلو ATS به‌طور مداوم وضعیت برق اصلی را نظارت می‌کند.
- قطع برق اصلی:
- در صورت قطع برق اصلی، تابلو ATS این وضعیت را تشخیص داده و به کنترلر سیگنال می‌فرستد.
- راه‌اندازی ژنراتور:
- کنترلر به‌طور خودکار فرمان راه‌اندازی ژنراتور را صادر می‌کند. پس از راه‌اندازی و تثبیت ولتاژ و فرکانس ژنراتور، سوئیچ انتقال به برق ژنراتور تغییر می‌کند.
- تامین برق اضطراری:
- ژنراتور به‌عنوان منبع برق اصلی عمل کرده و برق مورد نیاز تجهیزات را تامین می‌کند.
- بازگشت برق اصلی:
- پس از بازگشت برق اصلی، تابلو ATS به نظارت بر پایداری و کیفیت برق اصلی ادامه می‌دهد. اگر برق اصلی پایدار باشد، سوئیچ انتقال دوباره به برق اصلی تغییر می‌کند و ژنراتور خاموش می‌شود.
- مانیتورینگ و آلارم‌ها:
- تابلو ATS به‌طور مداوم وضعیت‌ها را مانیتور کرده و در صورت بروز هرگونه خطا یا مشکلی، آلارم‌ها و هشدارهای لازم را صادر می‌کند.
مزایای استفاده از تابلو اتوماتیک دیزل ژنراتور
- تامین مداوم برق:
- این سیستم‌ها اطمینان می‌دهند که برق مورد نیاز بدون وقفه تامین می‌شود، حتی در صورت قطع برق اصلی.
- حفاظت از تجهیزات حساس:
- با تامین برق پایدار، از آسیب دیدن تجهیزات حساس جلوگیری می‌شود.
- کاهش زمان خاموشی:
- زمان انتقال به ژنراتور و بازگشت به برق اصلی به حداقل می‌رسد، که برای کاربردهایی مانند بیمارستان‌ها، مراکز داده و صنایع حیاتی است.
- عملیات خودکار:
- تابلو ATS تمامی عملیات را به‌طور خودکار انجام می‌دهد، که نیاز به مداخله دستی را کاهش می‌دهد و خطرات انسانی را کم می‌کند.
نکات مهم در نصب و نگهداری تابلو اتوماتیک دیزل ژنراتور
- انتخاب تجهیزات مناسب:
- انتخاب صحیح تابلو ATS با توجه به توان و نوع کاربرد ژنراتور بسیار مهم است.
- نصب صحیح:
- نصب باید توسط کارشناسان مجرب و با رعایت تمامی استانداردهای ایمنی و فنی انجام شود.
- نگهداری دوره‌ای:
- نگهداری منظم و دوره‌ای تابلو ATS و ژنراتور برای اطمینان از عملکرد صحیح و جلوگیری از خرابی‌های احتمالی ضروری است.
- آموزش کاربران:
- کاربران و پرسنل مرتبط باید آموزش‌های لازم را برای استفاده و نگهداری از سیستم ببینند.
تابلو اتوماتیک دیزل ژنراتور یک جزء حیاتی در سیستم‌های برق اضطراری است که با فراهم کردن انتقال سریع و مطمئن بین منابع برق، نقش مهمی در تامین برق پایدار و کاهش خطرات و خسارات احتمالی دارد.
